Interfaccia Utente

L’interfaccia utente di CORS2NET è progettata per essere intuitiva e ricca di funzionalità, consentendo un monitoraggio in tempo reale dello stato della rete GNSS e la gestione delle operazioni.

Panoramica della Dashboard

La homepage dell’interfaccia presenta:

  • Mappa della Rete: Visualizzazione geografica delle stazioni CORS, con indicatori di stato aggiornati in tempo reale.
  • Finestra di Stato: Mostra errori, avvisi e messaggi di sistema, utile per una rapida diagnostica.
  • Menu di Livelli: Permette di attivare/disattivare diverse modalità di visualizzazione (ad esempio, numero di satelliti tracciati, rapporto segnale/rumore, multipath).
  • Legenda e Strumenti Aggiuntivi: Aiuta a interpretare i dati mostrati sulla mappa.
_images/100.png

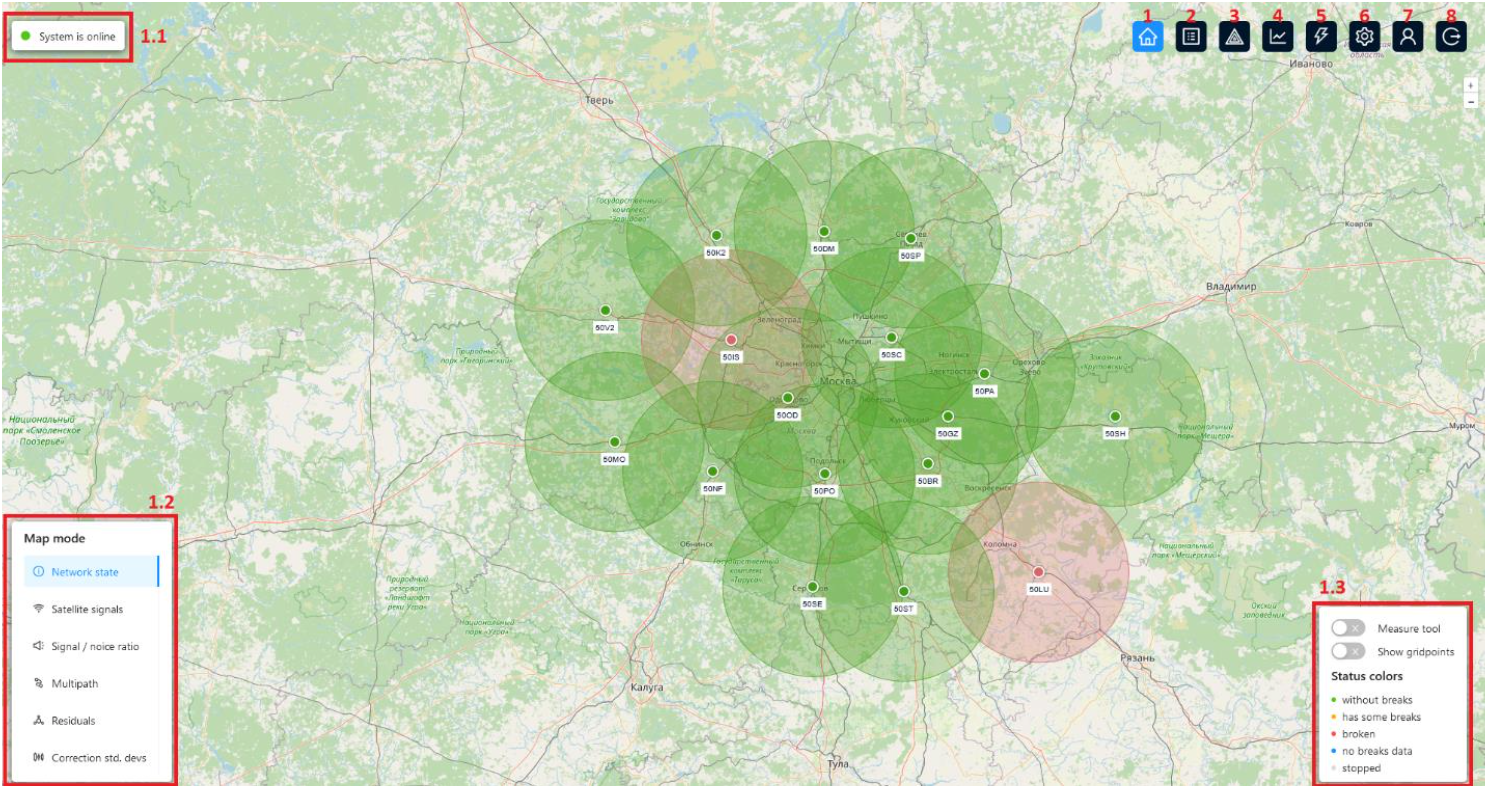

Fig.1 Esempio di interfaccia utente di una rete di CORS

Gestione delle Stazioni e dei Rover

L’interfaccia offre specifici moduli per:

  • Elenco delle Stazioni: Visualizzazione e gestione completa delle stazioni GNSS. L’utente può: - Aggiungere nuove stazioni (manualmente o tramite importazione da file JSON). - Aggiornare le coordinate delle stazioni. - Attivare/disattivare o eliminare stazioni esistenti.
  • Stato dei Rover: Monitoraggio dettagliato dei rover, con informazioni su: - Numero di dispositivi attivi, in attesa o fuori copertura. - Qualità del segnale e altri parametri utili per valutare la precisione della correzione.

Statistiche e Monitoraggio

La sezione statistiche è organizzata in vari tab, ognuno dei quali fornisce:

  • Dinamiche del Traffico: Totale del volume di dati trasmessi, connessioni per cliente e andamento delle prestazioni del sistema.
  • Gantt dei Breaks: Visualizzazione grafica delle interruzioni nelle misurazioni trasmesse.
  • Ritardi e Visibilità Satellitare: Grafici e tabelle che evidenziano ritardi nelle trasmissioni e il numero di satelliti visibili da ciascuna stazione.

Gestione Avanzata e Impostazioni

Nel menù impostazioni, gli operatori possono:

  • Configurare componenti del sistema quali downloader, cleaner, caster e VRS.
  • Gestire il profilo degli utenti, i diritti di accesso e i limiti operativi.
  • Aggiornare la licenza e visualizzare le informazioni sulla versione del software.
